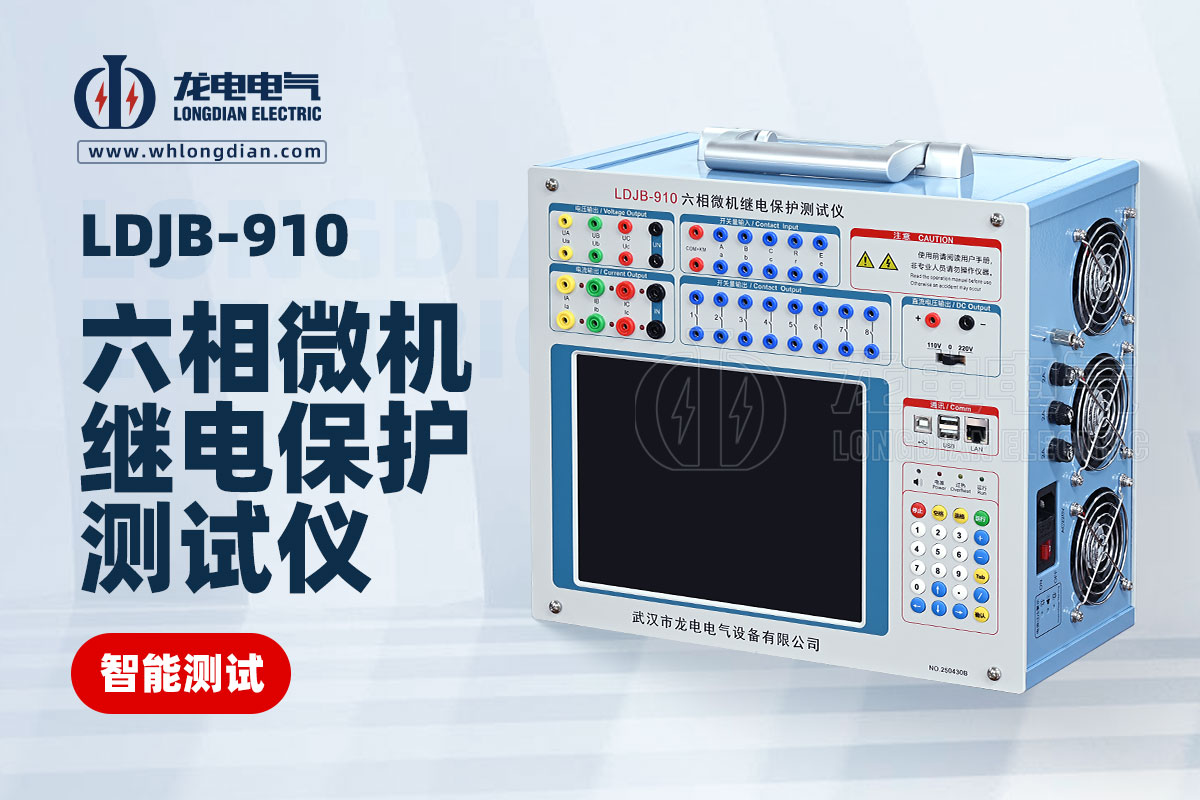

什么是繼電保護測試儀的開關量？

在繼電保護測試儀中，開關量（Binary Input/Output）是指一種數字信號，它只有兩種狀態：開（ON）和關（OFF）。與模擬量（如電壓、電流的幅值和相位）不同，開關量不傳遞連續變化的數值，而是傳遞離散的、有或無的邏輯信息。

繼電保護測試儀通常包含兩種類型的開關量接口：

① 開關量輸入（Binary Input）： 也稱作開入。測試儀通過這些接口來接收來自被測繼電保護裝置的信號。當保護裝置檢測到故障并發出跳閘指令時，它會通過一個觸點閉合或打開，這個動作被測試儀的開入接口捕捉到。測試儀會精確記錄這個動作發生的時間，以此來評估保護裝置的動作時間和動作邏輯是否正確。

② 開關量輸出（Binary Output）： 也稱作開出。測試儀通過這些接口來控制外部設備或模擬某些邏輯狀態。例如，測試儀可以通過開出信號來模擬斷路器的合閘或分閘狀態，或者控制某些輔助回路的通斷，以配合對保護裝置的測試。

開關量在繼電保護測試中的重要性

開關量接口是繼電保護測試儀與被測保護裝置之間進行邏輯通信和時間校驗的關鍵通道。

① 動作時間校驗： 這是開關量最核心的應用。在模擬故障發生時，測試儀會同時開始計時。當保護裝置的跳閘信號（一個開關量信號）發送到測試儀的開入端口時，計時器停止。這個時間差就是保護裝置的動作時間。保護動作時間的快慢直接關系到故障是否能被及時切除，從而影響電力系統的安全，因此這個指標非常重要。

② 邏輯功能測試： 許多保護功能不僅僅依賴于模擬量（電壓、電流），還依賴于某些邏輯條件，例如閉鎖信號、輔助觸點狀態等。測試儀可以通過開出接口模擬這些邏輯狀態的變化，來驗證保護裝置的完整邏輯功能。

③ 協同配合測試： 在復雜的保護系統中，一個保護裝置的動作可能會影響其他裝置。通過開關量接口，測試儀可以模擬多個設備之間的邏輯配合關系，如模擬斷路器失靈時的后備保護動作等，以進行全面的傳動試驗。

④ 死區和抖動測試： 通過高精度的開關量輸入接口，可以檢測保護裝置的輸出信號是否存在抖動或死區（不響應）等異常現象，確保其輸出信號的穩定性和可靠性。

開關量是繼電保護測試儀中用于處理數字邏輯信號的接口，它與模擬量輸出共同構成了完整的測試功能。通過精確記錄和控制這些“開”與“關”的信號，測試儀能夠全面、可靠地評估繼電保護裝置的動作時間、邏輯功能以及與其他設備之間的協同配合，是保障電力系統安全運行不可或缺的測試手段。
