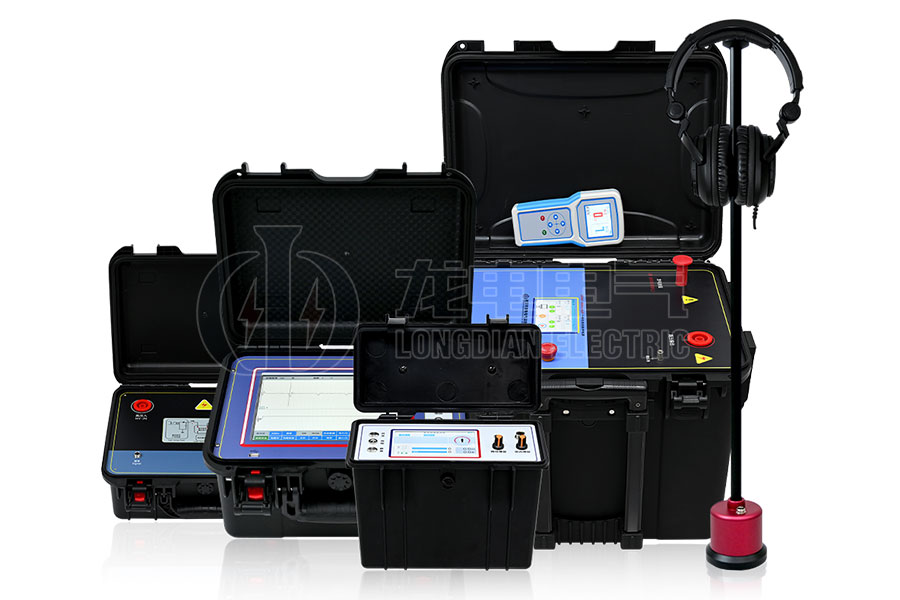

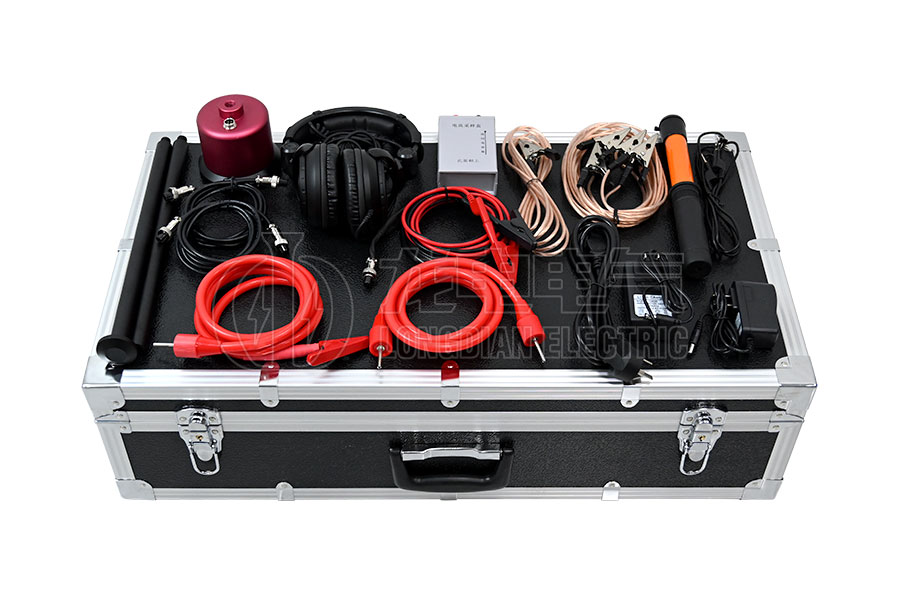

LD-2004多次脈沖電纜故障測試儀由測距主機、聲磁數顯同步定點儀和電纜路徑儀三部分組成，專用于電力電纜（110kV及以下）、鐵路信號控制電纜、機場及路燈電纜的故障檢測。
核心功能：
◆ 故障測距：精準定位開路、短路、低阻、高阻泄漏及閃絡性故障（精度±1m）。
◆ 路徑探測：識別電纜埋設路徑及深度（深度誤差≤0.1m）。
◆ 輔助分析：測量電纜全長、波速，支持未知電纜類型波速自定義。
技術原理：采用時域反射法（TDR），結合低壓脈沖法、多次脈沖法（三次/八次脈沖）、高壓閃絡法及衰減法，適應各類故障場景。
適用環境：內置電池供電（續航＞4小時），工業級防護設計，適用于無電源野外作業。
產品別稱：電纜故障儀、電力電纜故障測試儀、路燈電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀、電纜故障測試儀
| 采樣方法 | 低壓脈沖法、高壓閃絡、三次脈沖、多次脈沖、速度測量 |
| 采樣速率 | 200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz |
| 脈沖寬度 | 0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs |
| 沖擊高壓 | 低于35kV電力電纜，可測35KV以下等級所有電纜的高、低阻故障 |
| 測試距離 | ＞60km |
| 分辨率 | 1m |
| 測試精度 | 0.1m |

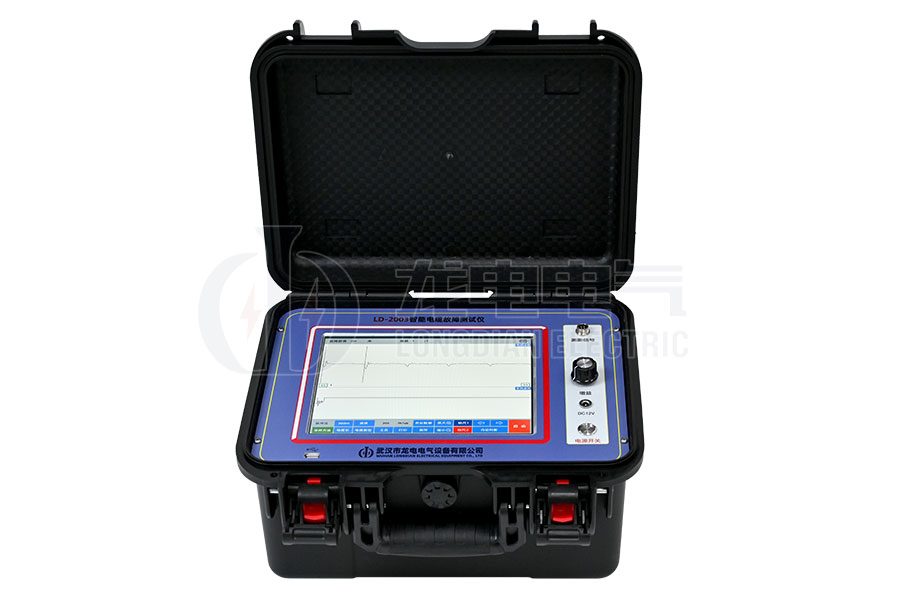

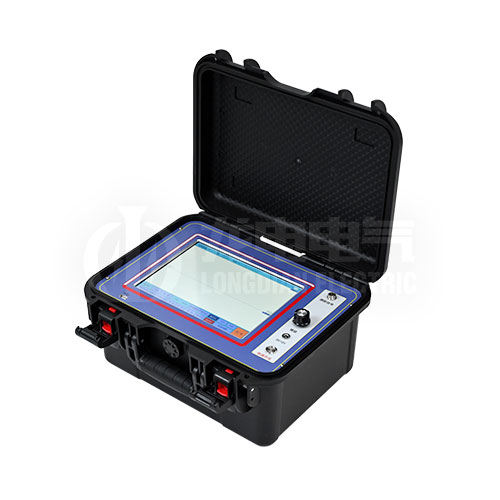

| 顯示方式 | 工業級10.4寸彩色觸摸液晶屏 |
| 操作方式 | 觸摸屏操作、物理旋鈕操作 |
| 分析設置 | 滾屏、縮放、保存、調出、波移等功能 |
| 工作電源 | 內置電池供電 |
| 連續工作 | ＞4h（亦可使用外接電源使用） |
| 儲存功能 | 具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用 |
| 波形分析 | 所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位 |
| 波形處理 | 能將測得的故障點波形與好相的全長開路波形 同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離 |
智能操作：
10.4寸彩色觸摸屏，菜單化界面+物理旋鈕雙操作模式，支持波形壓縮/擴展、雙游標精準卡位（精度1m）。
故障自動搜索：自動判距并顯示距離，支持波形存儲/調出對比分析。
多模式覆蓋：
7種測試脈沖可選，滿足長電纜（最大60km）無盲區、短電纜（最小50m）高精度需求。
支持交聯乙烯/聚氯乙烯/油浸紙等4種電纜介質波速預設，兼容未知類型自定義。
安全高效：
高壓閃絡測試配備安全保護機制，沖擊電壓≤35kV（注：高阻測試需避免易燃環境）。
精準定位：

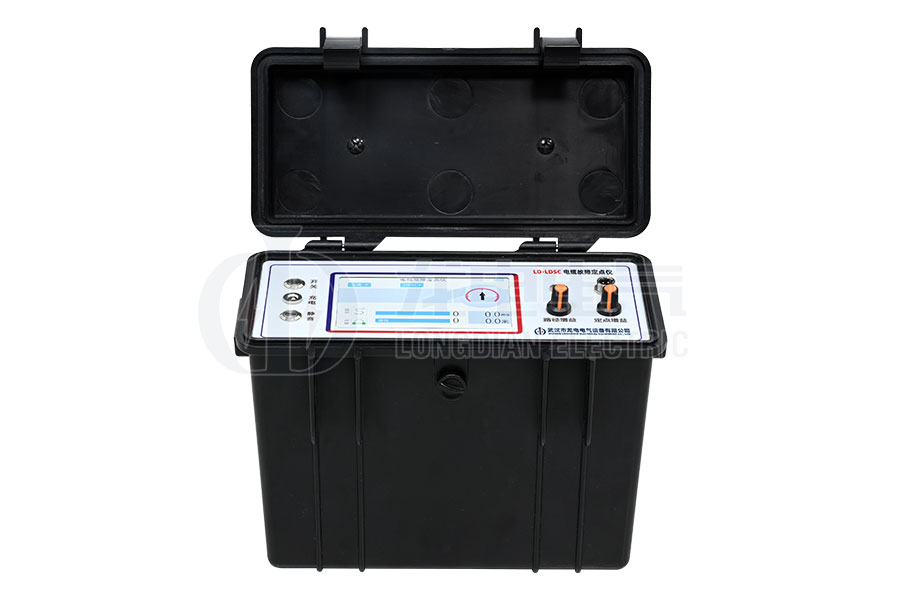

聲磁同步技術：電磁波觸發計數+地震波中斷鎖定，數字直顯故障距離（0.1m~99.9m）。
抗干擾設計：工頻自適應消噪+15kHz調制電磁波路徑探測，抑制環境干擾。
場景適配：
四檔聲波濾波（全通/低通/高通/帶通），應對水泥路面、沙土等不同介質傳聲特性。
架空電纜封閉性故障可直接接觸定位，突破傳統定點局限。
便捷耐用：
65kHz電磁傳感器集成路徑探測與深度測量，內置電池續航＞12小時。
高效協作：
測距主機粗測故障距離 → 路徑儀確定埋設走向 → 定點儀精確定點，全流程閉環。
便攜設計：
主機僅重2.5kg（尺寸370×270×220mm），PP塑料機箱防震抗摔，適合野外移動作業。
安全警示：高壓閃絡法測試高阻故障時會產生明火，嚴禁在高瓦斯、易燃氣體環境使用！
LD-2004電纜故障測試儀以多次脈沖技術為核心，融合智能分析與聲磁同步定位，實現電纜故障“測距-路徑-定點”一體化精準檢測，大幅提升復雜環境下的運維效率。
