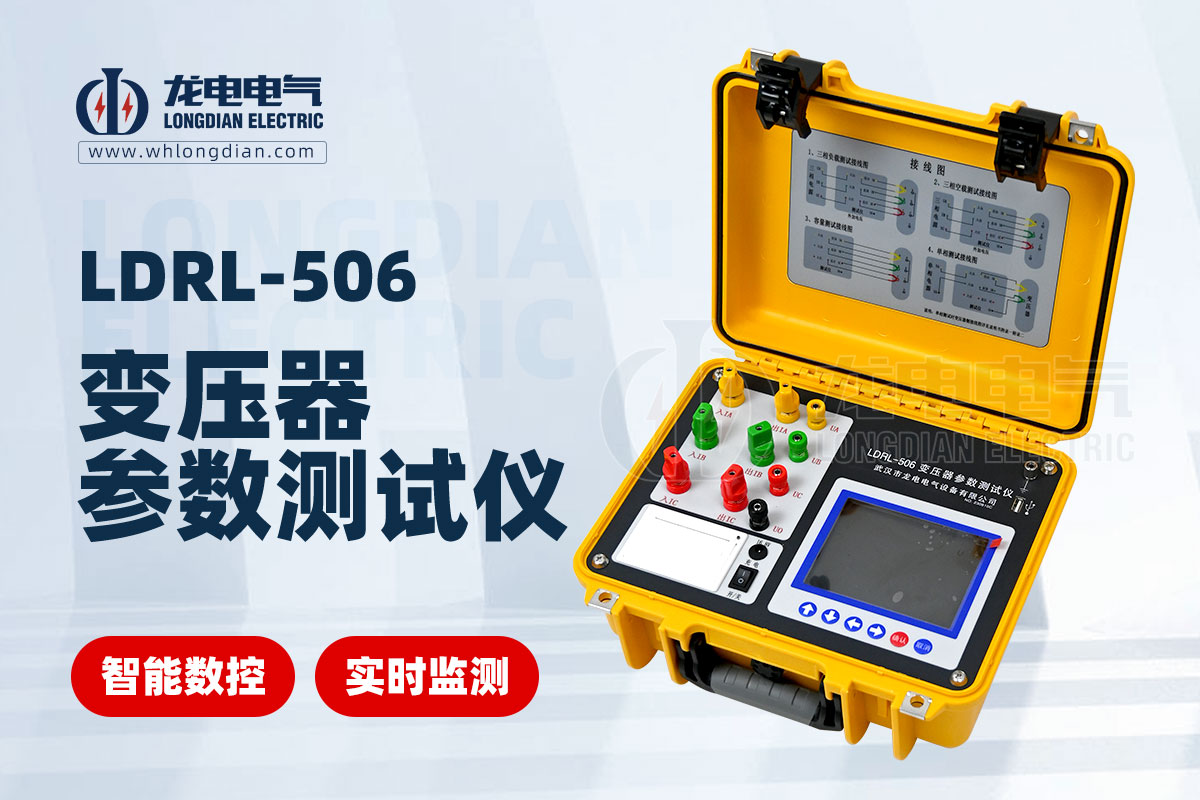

在電力能源與電氣化領域，變壓器是電能傳輸與分配的核心。要評估一臺變壓器的性能、能效與健康狀況，空負載特性測試是至關重要的診斷手段。而完成這一測試的專用設備，便是功能強大的變壓器空負載特性測試儀。以武漢龍電電氣的生產的LDRL-506變壓器空負載特性測試儀為例，對這一設備及其相關專業名詞進行全方位解析，助您徹底讀懂這一電力測試?yán)鳌?/p>

一、核心設備名詞解析：變壓器空負載特性測試儀

◆ 定義：一種集成了現代電子技術、數字信號處理（DSP）技術和計算機技術的便攜式高精度儀器，用于在實驗室或現場對電力變壓器進行空載試驗和負載試驗，以測量其核心性能參數。以武漢龍電電氣生產的LDRL-506變壓器空負載特性測試儀為例，其設備集成了多項專利技術，保證了測試的高精度與高可靠性。

◆ 別稱：變壓器損耗測試儀、變壓器特性綜合測試儀、空載負載測試儀。

◆ 核心功能：取代傳統的多塊指針式儀表（功率表、電流表、電壓表、相位表）以及龐大的電壓、電流互感器（PT、CT），實現一鍵式測量、自動計算和數據存儲，極大提升了測試的準確性與效率。

二、核心測試項目與關鍵參數名詞解析

① 空載試驗 (No-load Test / Open-circuit Test)

◆ 定義：將變壓器一側繞組施加額定電壓，另一側繞組開路的運行狀態。

◆ 目的：測量變壓器的空載損耗和空載電流。

◆ 關鍵名詞：

◇  空載損耗 (No-load Losses)：俗稱鐵損 (Iron Loss)。指變壓器在空載狀態下，為建立交變磁場并在鐵芯中克服磁滯和渦流效應所消耗的有功功率。它是變壓器固有的損耗，與負載大小無關，是衡量變壓器能效等級的關鍵指標。武漢龍電電氣的測試儀采用先進的數字濾波技術，能精準分離基波與諧波，即使在波形畸變的情況下也能準確測量鐵損。

◇  空載電流 (No-load Current)：變壓器空載運行時，一次側繞組中流過的電流。通常以其占額定電流的百分比表示。空載電流大小反映了變壓器鐵芯的磁化性能和制造工藝。

◇  勵磁特性 (Excitation Characteristic)：空載電壓與空載電流之間的關系，反映了變壓器鐵芯的磁化飽和程度。

② 負載試驗 (Load Test / Short-circuit Test)

◆ 定義：將變壓器一側繞組短路，在另一側繞組施加電壓，使繞組中電流達到額定電流的運行狀態。

◆ 目的：測量變壓器的負載損耗和阻抗電壓。

◆ 關鍵名詞：

◇ 負載損耗 (Load Losses)：俗稱銅損 (Copper Loss)。指變壓器當一側繞組短路，另一側通過額定電流時，所消耗的有功功率。它包括繞組的直流電阻損耗（I2R） 和由漏磁場引起的附加損耗（雜散損耗）。該損耗與負載電流的平方成正比。

◇ 阻抗電壓 (Impedance Voltage)：又稱短路電壓 (Short-circuit Voltage)。指進行負載試驗時，為使繞組中通過額定電流所施加的電壓。通常以其占額定電壓的百分比表示。它是變壓器一個極其重要的參數，決定了變壓器的短路電流大小和電網中的電壓變化率。武漢龍電電氣的測試儀具備自動溫度換算功能，可直接得到標準溫度下的負載損耗值，方便與國標比對。

三、儀器技術特性名詞解析（以武漢龍電電氣產品為例）

◆ 精度等級 (Accuracy Class)：表示儀器測量結果的準確程度。高端型號如武漢龍電電氣的ED020系列精度可達0.1級或0.2級，遠超常規儀表，滿足計量級要求。

◆ 同步采樣 (Synchronous Sampling)：儀器對多路（電壓、電流）信號同時進行高速采集，確保所有數據在同一時刻點獲取，從而保證相位計算的準確性。

◆ 真有效值測量 (True RMS Measurement)：能夠準確測量非正弦波形的電壓和電流的有效值，克服了普通平均值儀表在諧波環境下測量不準的缺陷。

◆ 功率因數校正 (Power Factor Correction, PFC)：在空載試驗中，由于空載電流呈高度感性，功率因數極低（可低至0.01），武漢龍電電氣測試儀具備超低功率因數下的精確功率測量能力，這是其核心技術優勢之一。

◆ 溫度校正 (Temperature Correction)：儀器能根據輸入的變壓器繞組溫度（通常換算至75°C或115°C標準參考溫度），自動將測得的直流電阻值和負載損耗值校正到標準溫度下，便于與出廠值或國標進行比較。

四、應用場景名詞解析

◆ 出廠試驗 (Factory Test)：變壓器制造完成后，必須進行的強制性性能檢驗。武漢龍電電氣的設備因其高精度和可靠性，被眾多變壓器制造廠選為出廠檢驗設備。

◆ 交接試驗 (Acceptance Test)：新變壓器安裝完畢后，投入運行前進行的驗收測試，以確認運輸安裝后性能完好。

◆ 預防性試驗 (Preventive Test)：定期對運行中的變壓器進行測試，監測其性能變化趨勢，是狀態檢修的重要組成部分。設備的便攜性和易操作性為此場景提供了極大便利。

◆ 能效等級評定 (Energy Efficiency Evaluation)：根據測得的空載損耗和負載損耗值，對照國家標準（如GB 20052）判定變壓器的能效等級（如1級、2級、3級）。武漢龍電電氣的測試儀內置最新能效標準，可自動判斷能效等級，并生成符合規范的檢測報告。

掌握變壓器空負載特性測試儀及其相關名詞，是理解變壓器性能測試的基礎。從鐵損、銅損到阻抗電壓，每一個參數都是洞察變壓器“健康狀態”與能效水平的窗口。以武漢龍電電氣為代表的國產高端測試儀器，不僅是電力工程師進行設備驗收、狀態檢修和能效管理的可靠伙伴，更是推動電力行業節能減排、保障電網安全穩定運行的關鍵工具。選擇一款技術先進、品質可靠的測試儀，對于確保測試數據的準確性至關重要。
